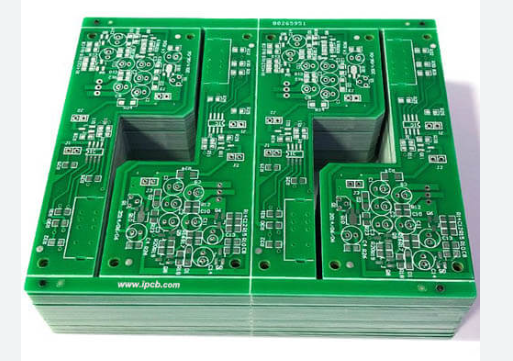

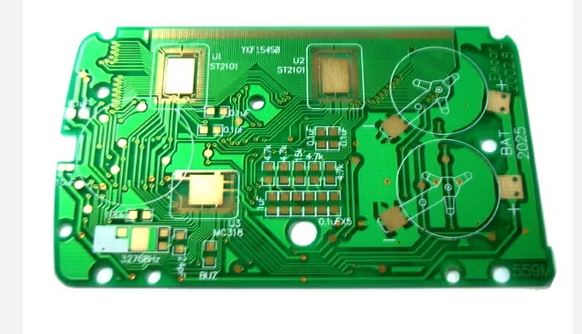

PCB 2 LỚP

PCB 2 lớp là loại bảng mạch in có hai lớp đồng dẫn điện trên một tấm nền, sử dụng lỗ xuyên để kết nối các đường mạch giữa hai mặt, cho phép thiết kế mạch phức tạp hơn, mật độ linh kiện cao hơn và kích thước nhỏ gọn so với PCB 1 lớp, với chi phí hợp lý và được ứng dụng rộng rãi trong thiết bị công nghiệp, điện tử tiêu dùng, bộ nguồn, bộ khuếch đại, v.v., nhờ tính linh hoạt và hiệu suất tốt trong việc tối ưu hóa không gian và kết nối linh kiện.
Cấu tạo & Đặc điểm
Hai lớp đồng: Có một lớp đồng mỏng ở mặt trên và một lớp ở mặt dưới.
Lỗ xuyên: Các lỗ nhỏ được mạ đồng, xuyên qua lớp nền để nối các đường dẫn tín hiệu giữa hai lớp.
Mặt nạ hàn: Lớp bảo vệ chống oxy hóa và ngắn mạch.
Tối ưu không gian: Cho phép định tuyến mạch phức tạp hơn, tăng mật độ linh kiện.
Ưu điểm
Linh hoạt và Hiệu quả: Dễ dàng thêm đường dẫn điện và lắp nhiều linh kiện hơn.
Chi phí hợp lý: Thường rẻ hơn các loại PCB nhiều lớp phức tạp hơn.
Kích thước nhỏ gọn: Tối ưu hóa không gian, giảm kích thước tổng thể của thiết bị.
Độ tin cậy: Tốt hơn nhiều so với mạch đấu dây thủ công.
Ứng dụng phổ biến
Công nghiệp: Bộ điều khiển, hệ thống giám sát, PLC, biến tần.
Điện tử tiêu dùng: Điện thoại, TV, máy tính, thiết bị âm thanh.
Y tế: Máy theo dõi nhịp tim, máy thở.
Khi nào nên dùng PCB 2 lớp
Khi cần mạch có độ phức tạp vừa phải, đủ không gian định tuyến mà không cần quá nhiều lớp.
Khi yếu tố chi phí và sản xuất hàng loạt quan trọng.
Khi thiết bị không yêu cầu tốc độ tín hiệu tần số quá cao, nơi nhiễu không là vấn đề lớn.
